LSIとは About LSI

LSIという言葉は知っていても、正確な説明ができるという人はそう多くないかもしれません。
LSIとは「Large Scale Integration(大規模集積回路)」の頭文字をとったもの。
トランジスタやダイオード、受動素子などを集積させて、複雑な機能を実現する電子回路部品です。
シリコンなどの半導体で構成されることが一般的です。
(設計フローについての情報は、「LSI設計フロー」のページをご覧ください)

ICとLSI

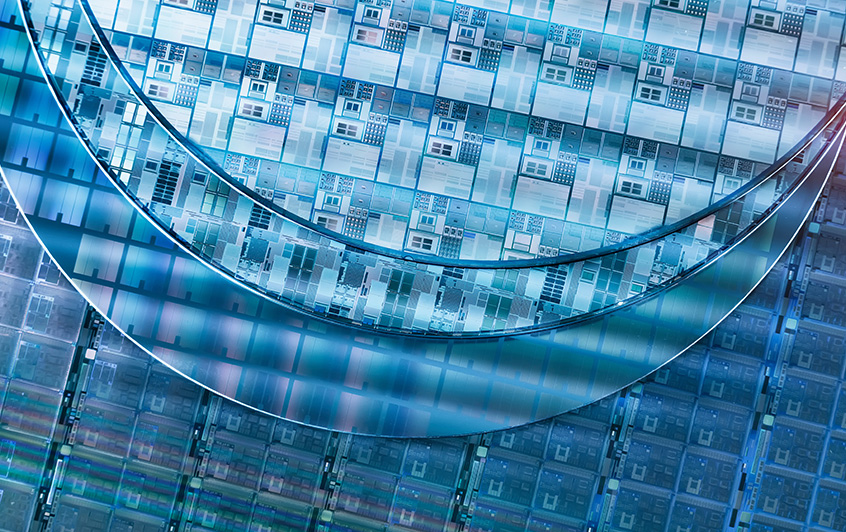

IC(Integrated Circuit:集積回路)とは、トランジスタ、抵抗、コンデンサーなどの機能を持つ素子を用いて、シリコンシリコンウエハー(シリコンでできた円盤状の板)の上で形成された回路です。そして、その集積度がさらに高まったものがLSIと呼ばれます。半導体技術の進歩の歴史は、部品の微細化(高性能化)の歴史でもあります。現在、三栄ハイテックスが手掛けているプロセスルール(製造工程の最小加工寸法。この値が小さいほど回路の集積度が向上し、性能レベルの目安とされます)は「~約20nm(ナノメートル)」、素子数は「~10億/Chip」という水準に達しています。もちろんこれも、さらなる技術革新の一過程にすぎません。

LSIの多彩な用途

スマートフォン、ゲーム機、デジカメ、ビデオカメラ、オーディオ、車……。LSIは、電源・電池によって動くほぼ全ての製品に入っています。皆さんの日々の便利な暮らしは、LSIによって支えられているといっても、決しておおげさではありません。

IoTを支える半導体技術

通信制御用LSI

グローバルな通話をカバーする携帯電話。そのサービスを支えるデジタル通信も、LSIの信号処理で成り立っています。

電源LSI

各電子部品への電圧、電流の供給機能を担い、デジタル家電に欠かすことができない存在となっているのが電源LSIです。

音響処理用LSI

スピーカーから流れてくる、立体的で広がりのある音の数々。音響処理用LSIは、臨場感に満ちた音づくりを担っています。

画像処理用LSI

液晶、有機EL、プラズマなど各種ディスプレーの画質調整に活躍し、クリアで自然な色再生や画像の立体化処理を行います。

センサー系LSI

温度、圧力、磁力、電波、光など、現実世界とデジタルシステムを結びつける重要な素子で、感度や反応スピードが要求される非常に高性能なLSIです。

人工知能(AI)系LSI

AI技術に必要な高速処理と処理の自由度を同時に実現するための最新プロセッサ部とプログラマブル回路を搭載する、小型で消費電力の少ないハイブリッドLSIです。

自動車をインテリジェント化するLSI

モーター・エンジン制御用LSI

クルマの心臓部には、走行状態に合わせて電気自動車のモーターを制御するLSIや、エンジンの状態に合わせて燃料の噴射や点火を制御するLSIが活躍しています。

情報制御系LSI

車間距離のキープや周囲の障害物感知、さらには走行状態を判断しての運転走行制御まで、自動車内の情報制御系LSIは、その活躍の舞台を広げ続けています。

LSI/半導体設計業務の紹介

論理回路/デジタル回路設計

論理設計の集合体を作り上げる

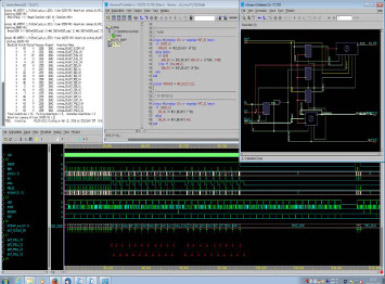

仕様に沿って、ハードウェア記述言語(Verilog-HDLやVHDLなど)を使用して機能を記述していきます。記述後はシミュレーターで、「求められている機能が達成されているか」「面積や速度などの制約条件は最適化されているか」などを検証します。

詳しくはこちら  ※コーポレートサイトへリンクします

アナログ回路設計

緻密な設計プロセスを積み重ねる

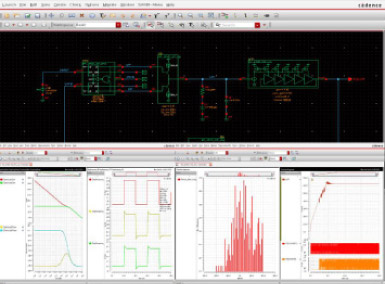

光・音・電気などの自然量(アナログ量)を扱うのがアナログ回路。仕様が決定したら、まず動作モデルを設計します。その後、トランジスタ、抵抗、コンデンサーなどの各種パラメーターの設定、シミュレーションを繰り返し行い、求められる機能に対する「最適解」を探していきます。

詳しくはこちら  ※コーポレートサイトへリンクします

レイアウト設計

「理論」の回路を、「実際」の回路図へ

設計した回路を実際にレイアウトし、パターン図として形成していきます。回路設計の時点では、まだ「記号」や「線」だったトランジスタや配線も、設計ツールを用いてデザインすることで、実体の面積や太さを持ち、「かたち」として仕上がります。

詳しくはこちら  ※コーポレートサイトへリンクします

実機評価

品質保証は最重要の課題

LSIの量産の前に、半導体工場で製造された試作品の評価を行います。品質保証のためには、徹底したエラーチェックが欠かせません。想定された機能や性能の確認のほか、温度・湿度の影響、耐圧、輻射などの特性をさまざまな面から評価して、不具合があればその解析を行います。
